電渦流測功機產品組成和原理以及產品適用場合

　　電渦流測功機利用渦流損耗的原理來吸收功率的。由測功機、控制器及測力裝置組成測功裝置，可以測取被測機械的輸出轉矩和轉速、從而得出輸出功率。它可以取代磁粉離合器、水力測功機、直流發電機組等，用來測量各種電動機、汽油機、柴油機、齒輪箱等動力機械的性能，成為型式試驗的必要設備。

　　一、產品組成和原理：

　　電渦流測功機利用渦流損耗的原理來吸收功率的。由測功機、控制器及測力裝置組成測功裝置，可以測取被測機械的輸出轉矩和轉速、從而得出輸出功率。它可以取代磁粉離合器、水力測功機、直流發電機組等，用來測量各種電動機、汽油機、柴油機、齒輪箱等動力機械的性能，成為型式試驗的必要設備。

　　二、產品適用場合：

　　適用于高轉速、大功率動力機械的轉矩和功率測量，尤其適用于動力機(如串激電機、電動工具及大功率電機)的仿真壽命試驗及溫升試驗。

　　三、產品選型表：

　　四、產品配置及功能：

　　配制一：測功機控制器、測功機、機械夾具、聯軸器;

　　功能描述：手動調節負載大小(可以連續調節)，可以測試電機轉速、轉矩、軸功率。

　　配制二：測功機控制器、測功機、機械夾具、聯軸器、電參數測量儀(單相、三相、直流);

　　功能描述：手動調節負載大小(可以連續調節)，可以測試電機轉速、轉矩、軸功率、電壓、電流、功率因數、頻率、輸入功率、效率。

　　配制三：測功機控制器、測功機、機械夾具、聯軸器、電參數測量儀(單相、三相、直流)、測試軟件、工控機+顯示器;

　　功能描述：手動/自動調節負載大小，可以連續調節或者軟件自動加載測試，可以測試電機轉速、轉矩、軸功率、電壓、電流、功率因數、頻率、輸入功率、效率，軟件自動記錄數據，保存打印特性曲線。

　　配制四：測功機控制器、測功機、機械夾具、聯軸器、電參數測量儀(單相、三相、直流)、測試軟件、工控機+顯示器、變頻電源或者直流穩壓電源、控制柜。

　　五、系統功能描述：

　　1、系統集成一體化，美觀大方、操作方便、節省空間;

　　2、手動/自動調節負載大小，可以連續調節或者軟件自動加載測試，可以測試電機轉速、轉矩、軸功率、電壓、電流、功率因數、頻率、輸入功率、效率，軟件自動記錄數據，保存打印特性曲線。

　　3、配置儀表具有多檔量程(自動切換)，滿足大小功率電機測試;

　　4、可以電腦控制電機測試;

　　5、系統具有手動、自動測試方式(此方式可不連接電腦操作)，全部過程可在控制柜上的顯示控制器上實現;數據可鎖存，以便手工記錄;

　　六、系統軟件介紹：

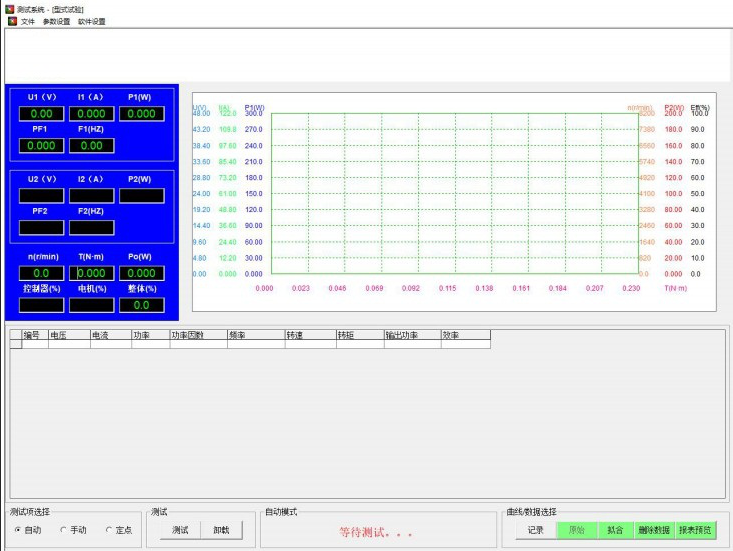

　　1、軟件界面：

　　測試界面可以實時顯示測試的瞬時值(電壓、電流、轉速、轉矩、輸入功率、輸出功率效率)，也可以按一定的時間采集數據。同時在測試過程中曲線自動繪制，更好的監控測試過程。

　　2、報表分析：

　　(1)整個測試過程的曲線圖(電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率);

　　(2)銘牌參數值;

　　(3)關鍵點電機性能分析：最大轉矩點、最大輸出功率點、最高效率點;
